VIEW Benchmark XLT

大尺寸平台测量系统

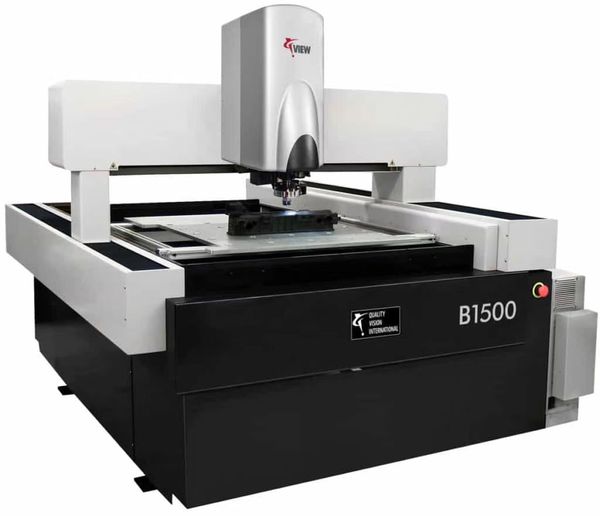

QVI旗下VIEW Benchmark XLT 是一款稳定可靠的大行程非接触式计量系统

XLT拥有从900毫米X1500毫米到1500毫米X2000毫米的延伸行程范围，可以测量大面积组件和多个小组件的组合群体。其先进的光学,照明,以及图像处理功能使XLT成为很好的计量系统.

     移动桥式设计功能为取放产品提供了一个开放式工作区域.

     先进的图像处理功能，确保高速，高精度和高稳健性能强大的计量软件和数据分析工具

     可供选择高精度光学系统.

        X,Y,Z 行程 (mm)

        900 x 1500 x 150

        1250 x 1500 x 150

        1500 x 1500 x 150

        1250 x 2000 x 150

        1500 x 2000 x 150

        Y-axis - 2000 mm

        Z-axis – 200 mm

        X,Y,Z 光栅尺分辨率:0.5 μm

        平台驱动系统:直流伺服马达 X,Y,Z

        最大速度:X,Y - 200 mm/sec    Z- 100 mm/sec

        最大载重:100 kg

    光学系统:双重放大, 视场可交换式前置镜头单一放大, 工厂安装背光的镜头和视场交换式

前透镜

    计量软件:

      可选项: Elements

      可选项Measure-X

      可选项软件模块:

      区域多点自动聚焦

      连续捕获图像 (CIC)

      先进的图像滤光和图像拼接，自定义

      UI操作软件

      MeasureFit   Plus

      SmartProfile

      3D GD&T 评估软件

       VMS 离线编程软件

     数字输入/输出Digital I/O

Benchmark的应用范围包括：

半导体/电子

BGA, μBGA, CSP, 倒装芯片, MCM, bump-on-die

引线框，引线接合，柔性线路板，连接器

SMT元件贴装

锡膏/环氧数脂胶点

芯片载体和托盒

喷墨打印机墨盒

光纤组件和MEMs

数据存储

悬置件

滑块和悬臂组(HGA)

磁盘介质基板

精密注塑和机加工件

模具和刀具

医疗设备

燃料喷射部件

手表组件
