EVOLVE Design 在 CAD 模型中应用和证明 GD&T

 二维码 7


EVOLVE Design 是计算机辅助工程 (CAE) 公差软件,可帮助工程师将正确的 GD&T (GPS) 公差应用于其 CAD 模型。

  • 在 3D 模型中应用功能和语法正确的 GD&T

  • 证明您的 CAD 模型的 GD&T 并获得有关更改的有用指导

  • 从引用标准特定部分的上下文相关解释中学习

  • 消除 GD&T 手动转录中的浪费和错误

EVOLVE Design 在模型上证明您的 GD&T (GPS) 公差。它突出了潜在的公差问题,并通过其解释系统提供了建议,这些系统显示了基于所选 GD&T 标准的相关指导。

EVOLVE 设计公差叠加和点生成器工具可以更好地理解所选公差的影响。

1.导入CAD和PMI

EVOLVE Design 可导入各种 CAD 文件格式,包括 STEP、IGES、DXF 和 QIF。可以从 QIF(质量信息框架*)和 STEP 242 文件导入具有 PMI 信息(例如 GD&T(基准和公差))的 CAD 模型。

2. 定义公差

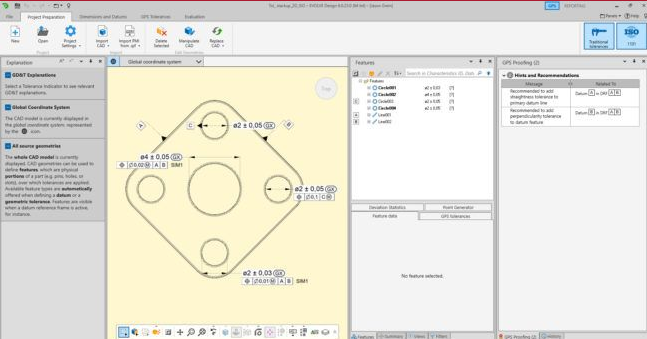

EVOLVE Design 允许您根据所选标准(ASME Y14.5M – 1994、ASME Y14.5 – 2009 或 ISO 1101)定义 GD&T (GPS) 公差。EVOLVE 设计解释系统对应用程序中的状态变化做出反应,并始终显示有关当前上下文的相关信息。

3. GD&T 证明(GPS)

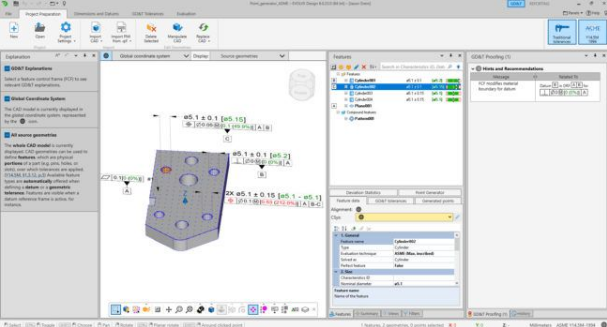

强大的 GD&T (GPS) 引擎检查整个模型并提供公差错误和警告的视觉通知。发现的问题通过相关标准部分的链接得到清晰的解释和支持。

4. 生成报告或保存到项目文件

校对问题得到纠正后,对 GD&T (GPS) 的更改可以保存为报告或项目以供将来参考,并且可以导入其他 EVOLVE 产品。

  • 创建自定义图形报告

  • 保存模板

  • 导出 PDF 报告
